在半导体芯片制造流程中，晶圆划片是连接前道晶圆制造与后道封装测试的关键环节。划片前，晶圆需要通过UV蓝膜固定在框架上，以防止切割后芯片散落；划片完成后，又需要将芯片从蓝膜上无损剥离，以便进行后续封装。这一剥离过程的核心设备，便是晶圆划片UV蓝膜解胶机。复坦希（北京）电子科技推出的UVLED解胶机，采用高功率冷光源技术与智能化控制系统，为半导体封装企业提供高效、稳定、无损的解胶解决方案。

　　一、解胶工艺原理：UV光照射实现粘性可控

　　UV解胶机的工作原理是利用特定波长的紫外光照射UV蓝膜，使膜层发生化学反应，从高粘性状态转变为低粘性状态。在晶圆划片前，UV膜需要具有强粘合力，确保切割过程中芯片牢固固定；划片完成后，通过UV解胶机照射，膜层粘性迅速下降，芯片即可轻松剥离，且无残胶遗留。这一“粘性可控”的特性，使得UV蓝膜成为半导体划片工艺的理想选择，而解胶机的性能则直接决定了剥离效率和芯片良率。

　　二、冷光源技术：无损解胶的核心保障

　　传统解胶设备多采用汞灯光源，工作时产生大量红外热量，容易导致晶圆局部温升过高，引发芯片性能退化或蓝膜受热变形。复坦希UVLED解胶机采用进口高功率LED芯片，发射365nm、385nm、395nm、405nm等单波段紫外光，几乎不产生红外辐射，属于典型的“冷光源”。照射过程中晶圆表面温升控制在极低范围内，有效保护芯片内部电路结构，尤其适合薄型晶圆、化合物半导体等热敏感材料的解胶需求。

　　三、设备结构与操作便捷性

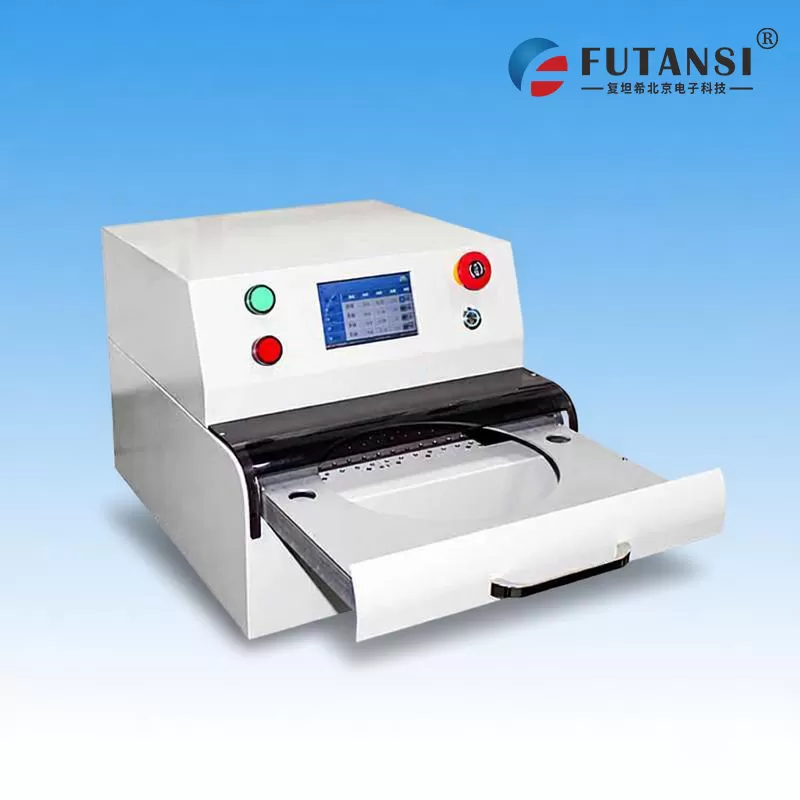

　　复坦希UVLED解胶机采用箱体式结构，配备智能触摸屏控制系统，功率10%~100%线性可调，照射时间1~999s任意设置，操作人员可根据蓝膜型号和晶圆尺寸灵活调整参数。光源采用自下而上照射方式，晶圆平放在载物台上，受光均匀一致，避免了因光照角度导致的解胶不均问题。箱口采用手拉式结构，方便晶圆放置与取出，并配有门禁感应装置，开门时光源自动关闭，杜绝紫外线外溢风险，保障操作人员安全。

　　四、多尺寸兼容与高效产能

　　半导体封装产线往往需要处理不同尺寸的晶圆，频繁更换设备会影响生产效率。复坦希UVLED解胶机兼容6英寸、8英寸、12英寸等多种规格晶圆，一台设备即可满足多尺寸生产需求。光源采用高功率LED阵列，照射面积可覆盖整片晶圆，单次解胶时间仅需数十秒，大幅提升产线节拍。对于大批量生产场景，还可选配多照射头版本，实现多工位并行作业。

　　五、低能耗与长寿命：降低运营成本

　　与传统汞灯相比，UVLED解胶机在能耗和使用寿命方面具有显著优势。汞灯平均使用寿命仅约800小时，且需频繁更换灯管，维护成本高；而LED灯珠使用寿命可达20000小时以上，是汞灯的25倍，长期运行无需更换光源部件。能耗方面，UVLED光电转换效率高，耗电量约为汞灯的十分之一，每年可为企业节约可观的电费开支。同时，UVLED不含汞金属，工作时无臭氧产生，符合绿色制造与环保合规要求。

　　六、氮气环境选项：满足高端封装需求

　　针对先进封装中对无氧化环境的严苛要求，复坦希还可提供充氮气UV解胶机选项。设备为密闭式箱体设计，解胶过程中可注入氮气，排出氧气等干扰气体，避免高温下芯片表面氧化，确保高可靠性芯片的封装品质。氮气环境下，解胶速度更快、效果更稳定，尤其适用于车规级芯片、军工电子等高可靠性应用场景。

　　七、广泛适用场景：不止于晶圆解胶

　　UV解胶机的应用领域不仅限于晶圆芯片封装，还广泛适用于光学镜头、LED封装、集成电路、移动硬盘、玻璃滤光片等半导体元器件的UV膜脱胶、UV胶带脱胶工序。在陶瓷切割、玻璃加工等精密制造领域，解胶机同样发挥着关键作用。复坦希凭借深厚的技术积累和丰富的行业经验，可针对客户具体工艺需求提供定制化解决方案。

　　结语

　　从晶圆划片到芯片封装，每一步工艺都决定着最终产品的可靠性与良率。复坦希（北京）电子科技专注于UVLED光固化技术，致力于为半导体封装企业提供高精度、高稳定性、高安全性的UV解胶设备。我们愿与每一位芯片制造工程师携手，共同攻克先进封装中的解胶难题，赋能半导体产业的高质量发展。如需获取针对您具体晶圆尺寸的解胶机选型建议或打样测试，欢迎随时联系复坦希技术团队。
