在半导体封装与微电子组装工艺中，芯片贴装完成后，往往需要对芯片边缘、焊盘间隙或功能模块的微小缝隙进行补胶固化，以增强器件的机械强度、抗振动能力及密封可靠性。无论是倒装芯片（FC）焊盘间的微间隙加固、存储芯片边缘的气密性密封，还是异构集成模组中功能模块的局部补强，补胶区域通常宽度仅数十微米至数毫米，周围密布着敏感电路和精密引脚。传统大面积紫外照射或热固化方式不仅难以将光线精准聚焦于微小缝隙，还容易因热量扩散或光散射损伤周边元件。复坦希（北京）电子科技有限公司推出的UVLED点光源固化系统，以微米级光斑精准聚焦、高能量密度输出和冷光源特性，为芯片微小缝隙的填充胶固化提供了精准可控的工艺平台，在确保胶层充分交联的同时不损伤周边精密结构，成为先进封装领域广泛应用的可靠选择。

芯片补胶固化的核心难点在于光线必须精准聚焦于宽度仅数十至数百微米的缝隙内部，且不波及周边的敏感区域。在FC封装中，芯片与基板之间的焊盘间隙往往仅为数十微米，补胶时需要在焊盘间进行微量点胶，再通过紫外光逐一照射固化。若光源光斑发散或位置偏移，能量无法集中作用于目标胶点，不仅会导致胶层固化不彻底，还可能使光线散射至邻近焊盘或芯片底部，引发不必要的局部受热或胶层提前老化。复坦希UVLED点光源搭载高聚光石英透镜组，通过精密光路校准可将光斑直径精准控制在0.5-5mm范围内，最小可聚焦至0.5mm以下。针对芯片引脚的粘接点（直径通常仅1-2mm），光斑可聚焦至0.8-1.2mm，确保能量高度集中于缝隙内的填充胶层。某半导体封装企业曾面临芯片引脚固化不均的问题，采用复坦希点光源UVSP81T系列后，通过1.5mm透镜配合7mm最佳照射距离，将光斑精准聚焦于引脚缝隙，固化效果偏差控制在5%以内，返工率降低60%以上。

芯片补胶过程中对热输入的控制至关重要。现代芯片内部集成了数以亿计的晶体管与存储单元，对温度变化极为敏感。传统汞灯固化设备工作时会产生大量红外辐射，使芯片表面温度显著升高，容易引发晶体管性能衰减、存储数据出错甚至芯片报废。复坦希UVLED点光源采用纯冷光源技术，发光波段集中在紫外区，几乎不附带红外热辐射，被照射芯片表面温升可控制在极低范围内，完整保留芯片的电气性能与物理精度。这一低温特性在存储芯片封装中尤为关键。手机存储芯片（NAND闪存、eMMC、UFS等）内部结构高度集成，传统汞灯固化设备的红外热辐射易导致芯片内核温度骤升，复坦希UVLED固化灯将芯片表面温升严格控制在安全范围内，在保障粘接胶层充分固化的同时，不影响芯片的读写速度、存储容量与数据稳定性，完美适配3D堆叠存储芯片的叠层封装场景。

芯片补胶的应用场景涵盖从消费电子到高算力芯片的多个封装层级。在AI芯片与高算力模组的封装中，补胶固化已不再只是“固定”工序，而是直接影响芯片可靠性、热稳定性与长期运行一致性的关键环节。高密度、微结构封装场景下，芯片尺寸大、功耗高，微间距结构密集，多材料共存，对固化精度的要求被放到了前所未有的高度。复坦希UVLED点光源在AI芯片封装中主要应用于芯片固定、局部补强及关键结构限位固化等工序，通过定点、短时、高一致性的固化方式，避免大面积照射对周边敏感结构造成影响。深圳某AI加速卡模组制造企业在新一代算力芯片封装项目中引入复坦希点光源后，胶层固化更加均匀可控，芯片封装应力显著降低，封装结构在多轮热循环测试中表现稳定，为高算力产品量产提供了可靠保障。在异构集成芯片模组中，不同芯片材料的热膨胀系数差异明显，模组内部空间受限、胶点分布高度密集，局部粘接一旦失控易引发整体翘曲或应力集中。复坦希UVLED点光源通过逐点、分区式固化，在复杂模组中实现“只固化需要固化的位置”，有效降低多材料结构内应力，提升模组批量一致性。

芯片补胶所用UV胶的类型多样，不同胶种对紫外波长的敏感窗口各有差异。用于芯片引脚固定的高强度环氧型UV胶通常在365nm波段具有最佳吸收峰，能够深入胶层实现彻底固化，确保引脚粘接牢固；用于芯片边缘密封的柔性UV胶则在395nm波段固化效率更高，能在低温下快速交联，避免塑料基板变形或芯片开裂。复坦希UVLED点光源提供365nm、385nm、395nm、405nm等多波长可选，用户可根据补胶胶水的光谱吸收特性和芯片材质精准匹配最佳照射波段。针对环氧型胶，365nm波长可深入胶层实现深层固化，粘接强度满足高低温循环和跌落冲击测试标准；针对柔性胶，395nm波长能在低温下快速固化，避免塑料支架变形。某光学组件厂通过切换波长适配不同胶种，无需更换固化设备，镜头组装效率提升35%。这种灵活的波长配置使同一台设备即可适配多种芯片补胶工艺，无需为每种胶水单独配置固化光源。

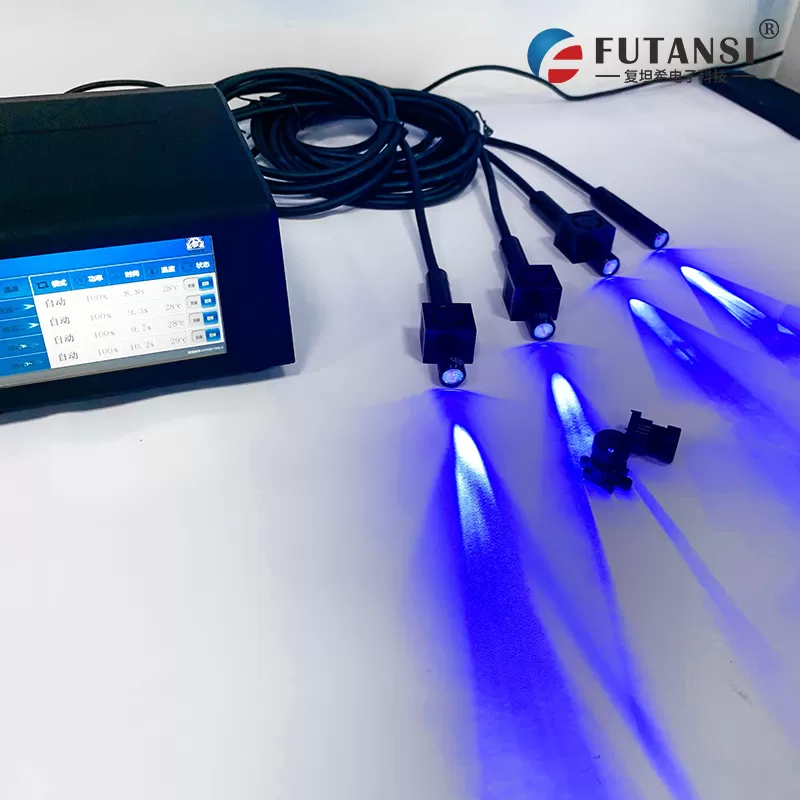

在实际生产场景中，芯片补胶往往面临复杂的工件结构——深腔、拐角、狭小间隙等“照射盲区”使得传统正面照射点光源无法伸入，导致目标区域“照不到、固化差”。复坦希UVLED点光源提供90°直角照射头与侧面照射头，搭配标准照射头形成“全角度覆盖”方案。90°直角照射头可将光路转折90°，轻松伸入光通信器件的深腔或芯片底部的狭窄间隙，精准对准目标粘接区域。在半导体芯片封装过程中，该设计可精准照射引脚缝隙，确保深腔内壁的补胶胶水完全固化。对于需要多点补胶的高密度封装，四通道或八通道点光源控制器可同时驱动多个照射头并行作业，各通道功率和时间独立可设，一台设备即可覆盖多个补胶工位。设备还支持“手持+固定”双模式操作，固定时可通过多轴调节架安装在流水线工位配合传输带实现精准对位固化，手持时可针对异形芯片或特殊角度进行灵活补光。控制器支持屏幕触控、脚踏开关、RS232/485通讯及PLC控制四种操作模式，用户可存储多组工艺参数，针对不同芯片规格和胶水类型一键调用对应配方，大幅缩短换型时间。

从实际应用来看，复坦希UVLED点光源已广泛应用于FC封装焊盘加固与微间距结构点胶、手机存储芯片边缘密封、AI算力芯片局部补强、异构集成模组关键结构限位固化以及MEMS传感器密封补胶等多个高精度封装场景。设备超过20000小时的LED光源使用寿命和低能耗设计，使长期运营成本较传统汞灯降低70%以上，且无臭氧排放、无汞污染，符合半导体绿色制造趋势。无论是用于先进封装中芯片与基板间微小缝隙的填充胶固化，还是用于消费电子存储芯片的边缘密封补强，复坦希（北京）电子科技有限公司的UVLED点光源都能以精准聚焦、低温无损、秒级固化的技术优势，为芯片补胶工艺提供可靠的固化保障。如果您正在为芯片封装中的微小缝隙补胶固化寻求精准稳定的解决方案，欢迎联系复坦希（北京）电子科技有限公司获取详细技术资料或申请样品测试。
